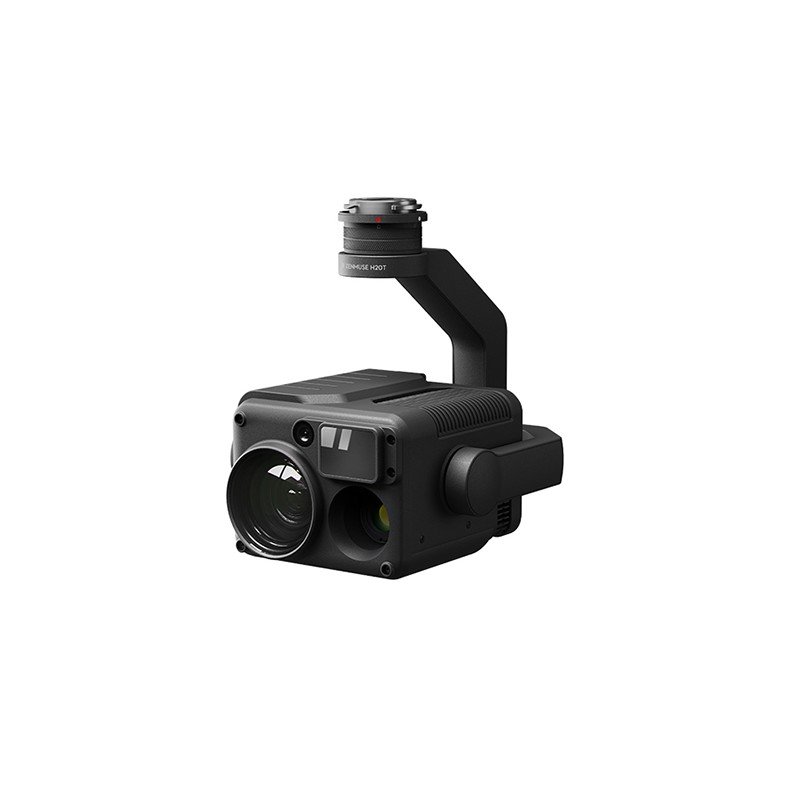

DJI Zenmuse H20T

Descrizione

DJI Zenmuse H20T

Articolo su progetto
Contattaci per ricevere un’offerta personalizzata

“H” come Hybrid
Il sensore ibrido elabora il concetto di efficienza per ogni missione scattando immagini aeree senza precedenti per una vasta gamma di applicazioni industriali.

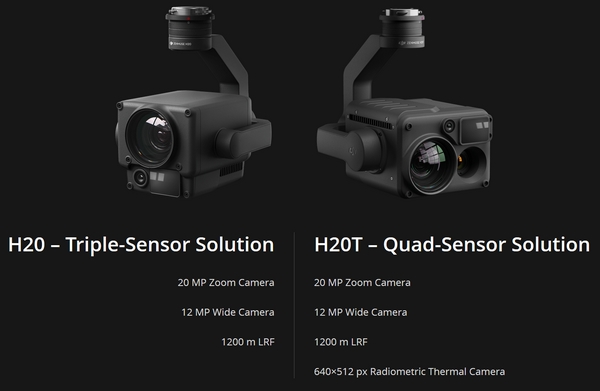

Tutti i sensori di cui hai bisogno. In uno.
Riprendi tutto. Da vicino o a distanza. A colori o con luce termica.
Il telemetro laser integrato (LRF) è in grado di misurare la distanza da un oggetto fino a 1200 metri.
Questo potente strumento libera ogni potenzialità per le funzionalità intelligenti e avanzate della serie Enterprise.

Interfaccia Intuitiva
La nuova interfaccia utente permette di scegliere e selezionare rapidamente la visuale dalle tre fotocamere, grandangolo, zoom e termica, e di mantenere in icona la vista FOV ingrandita.

AI Spot-Check
Automatizza le ispezioni di routine e ottieni sempre risultati accurati.
L’intelligenza artificiale riconosce il soggetto selezionato e ne mantiene l’inquadratura per le missioni successive.

Griglia ad alta risoluzione
Riprendi un’immagine grandangolare dell’area interessata.
l’ottica zoom la suddivide automaticamente in immagini multiple da 20 MP.
Le foto vengono salvate in un’unica immagine ultra-dettagliata.

PinPoint
Un tocco veloce marca un oggetto nell-immagine inquadrata, gli avanzati algoritmi di fusione del sensore ne forniscono immediatamente le coordinate.

Smart Track
Lo zoom automatico consente di identificare i soggetti in movimento come persone, veicoli e imbarcazioni permettendoti di seguirli senza perdere la posizione del soggetto.

Misurazione accurata della temperatura
Monitora la temperatura di una struttura per acquisire dati termici sempre precisi in breve tempo.

Misurazione Spot
Tocca un punto per leggerne in tempo reale la temperatura superficiale.

Misurazione Area
Seleziona un’area per visualizzarne i valori di temperatura bassi, alti e medi.

Allarme Temperatura
Ricevi notifiche istantanee dall’app DJI Pilot se la temperatura dell’oggetto eccede i valori preimpostati.

Isoterma
Visualizza una banda termica specifica per evidenziare i punti d’interesse.

Tavolozze colori
Gestisci la scelta dei colori applicati ai dati termici in base alle esigenze e alle situazioni.

Modalità Gain
Imposta questa modalità per modificare gli intervalli di temperatura su cui operare:
La modalità High Gain copre un intervallo termico ridotto ma offre maggiore sensibilità alle differenze rilevate,
La modalità Low Gain riprende un intervallo di temperatura più ampio.

Immagini R-JPEG
Le immagini catturate da Zenmuse H20T sono in formato R-JPEG e includono le informazioni termiche.
Importando queste immagini nel software DJI Thermal Analysis Tool, è possibile eseguire la misurazione della temperatura e regolare parametri come emissioni e temperatura riflessa.

Scheda Tecnica DJI Zenmuse H20T

Informazioni generali:

Peso: 678±5 g
Dimensioni: 150×114×151 mm
Grado di protezione in ingresso: IP44
Temperatura operativa: -20 – 50 °C (la misurazione della temperatura è disponibile solo tra -10 °C e 50 °C)
Temperatura di conservazione: -20 – 60 °C
Telemetro laser: Classe 1M (IEC 60825-1:2014)
Aeromobili supportati: Matrice 300 RTK

Stabilizzatore:

Intervallo di vibrazione angolare: ±0,01°
Supporto: Rimovibile
Intervallo controllabile: Inclinazione da -120° a +30°; Imbardata: ±320°
Intervallo meccanico: Inclinazione da -132,5° a +42,5°; Imbardata: ±320°; Rollio: da -90° a +60°

Fotocamera zoom:

Sensore: 1/1.7″ CMOS, 20 MP
Obiettivo: DFOV:66,6° – 4°
Lunghezza focale: 6,83 – 119,94 mm(equivalente: 31,7 – 556,2 mm)
Apertura: f/2,8 – f/11 (normale), f/1,6 – f/11 (notturno)
Messa a fuoco: da 1 m a ∞ (grandangolo), da 8 m a ∞ (teleobiettivo)

Modalità di messa a fuoco: MF/AF-C/AF-S
Modalità di esposizione: Automatico, manuale
Compensazione dell’esposizione: ±3,0 (incremento 1/3)
Modalità di misurazione: Misurazione spot, misurazione ponderata centrale
Blocco automatico dell’esposizione: Supportato
Velocità dell’otturatore elettronico: 1 – 1/8000s
Intervallo ISO: Video: 100 – 25600; Foto: 100 – 25600
Risoluzione video: 3840×2160 30 fps,1920×1080 30 fps
Formato video: MP4
Sottotitoli video: Supportato
Dimensioni foto: 5184 × 3888
Formato foto: JPEG

Fotocamera grandangolare:

Sensore: 1/2.3″ CMOS, 12 MP
Obiettivo: DFOV:82,9°
Lunghezza focale: 4,5 mm (equivalente: 24 mm)
Apertura: f/2.8
Messa a fuoco: da 1 m a ∞
Modalità di esposizione: Automatico
Compensazione dell’esposizione: ±3,0 (incremento 1/3)
Modalità di misurazione: Misurazione spot, misurazione ponderata centrale
Blocco automatico dell’esposizione: Supportato
Velocità dell’otturatore: 1 – 1/8000
Intervallo ISO: Video: 100 – 25600; Foto: 100 – 25600
Risoluzione video: 1920×1080 a 30 fps
Formato video: MP4
Sottotitoli video: Supportato
Dimensioni foto: 4056 x 3040
Formato foto: JPEG

Termocamera:

Sensore: Microbolometro VOx non raffreddato
Obiettivo: DFOV:40,6°
Lunghezza focale: 13,5 mm (equivalente: 58 mm)
Apertura: f/1.0
Messa a fuoco: da 5 m a ∞
Zoom digitale: 1x,2x,4x,8x
Risoluzione video: 640×512 30 Hz
Formato video: MP4
Risoluzione immagine: 640×512
Formato immagine: R-JPEG (16 bit)
Interasse: 12 μm
Banda spettrale: 8 – 14 μm
Sensibilità (NETD): <50 mk a f/1.0
Metodo di misurazione della temperatura: Misurazione spot, misurazione area
Intervallo scena: -40 – 150 °C (alto guadagno)
Avviso temperatura: -40 – 550 °C (basso guadagno)
FFC: Automatico / Manuale
Tavolozze colori: White hot/Fulgurite/Iron Red/Hot Iron/Medical/Arctic/Rainbow 1/Rainbow 2/Tint/Black Hot

Telemetro laser:

Lunghezza d’onda: 905 nm
Intervallo di misurazione: 3 – 1200 m (verso una superficie verticale con diametro ≥12m e tasso di riflessione 20%)
Accuratezza di misurazione: ± (0,2 m + D×0,15%) D è la distanza da una superficie verticale

Funzionalità:

Zoom ottico ibrido: 23×
Zoom massimo: 200×
One Click Capture: Basta un clic per salvare immagini dalle tre fotocamere contemporaneamente
Point to Aim: Clicca due volte sulla vista fotocamera per mettere a fuoco automaticamente il punto di interesse.
Griglia ad alta risoluzione: Riprendi un’immagine grandangolare dell’area di interesse; l’ottica zoom la suddividerà automaticamente in immagini multiple da 20 MP. Le foto vengono salvate in un’unica immagine ultra-dettagliata.
Scena notturna: Supportato (fotocamera zoom)
Marcatura temporale: Incluso GPS, data e ora

Memoria:

Schede SD supportate: Scheda microSD (Capacità massima: 128 GB,richiesta velocità UHS-1 classe 3)
File system supportati: FAT32 (≤ 32 GB), exFAT (> 32 GB)
Schede MicroSD consigliate:
TOSHIBA EXCERIA PRO 32GB micro SD HC II
SanDisk_Extreme PRO_32GB_3_A1_micro SD V30 HC I
TOSHIBA EXCERIA PRO 64GB micro SD XC II
SanDisk_Extreme PRO_64GB_3_A2_micro SD V30 XC I
SAMSUNG_EVO_128GB_micro SD 3 XC I
TOSHIBA EXCERIA M303E 32GB micro SD HC I
TOSHIBA EXCERIA M303E 64GB micro SD XC I
TOSHIBA EXCERIA M303E 64GB micro SD XC I
TOSHIBA EXCERIA M303 128GB micro SD XC I
SAMSUNG_EVO_64GB_micro SD 3 XC I
